TALLY sistemi ile HDMI/SDI Kablosuz 500M Genişletici Video Transmission Link
Tanıtım

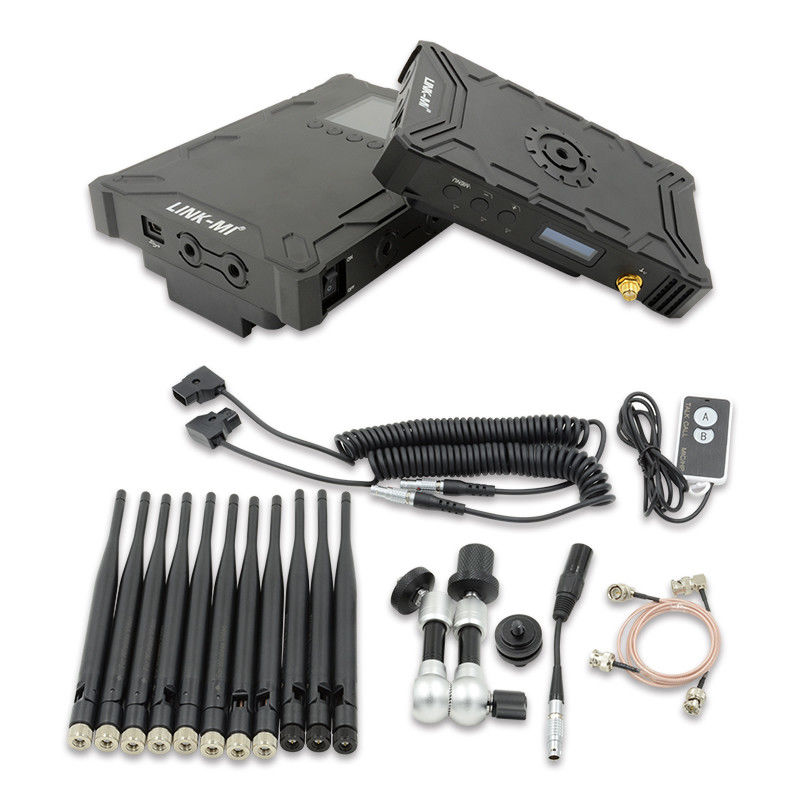

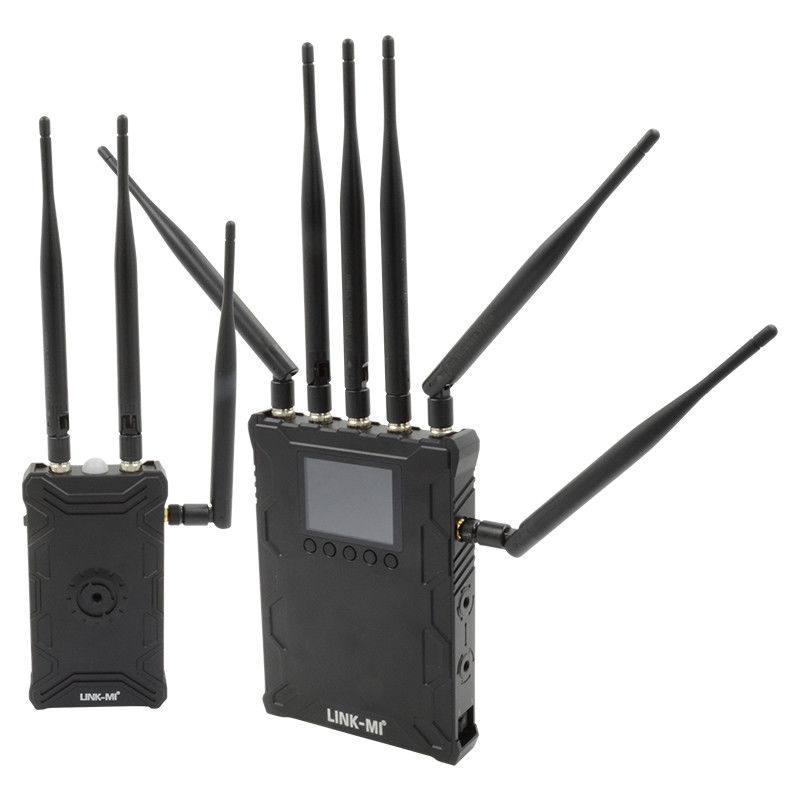

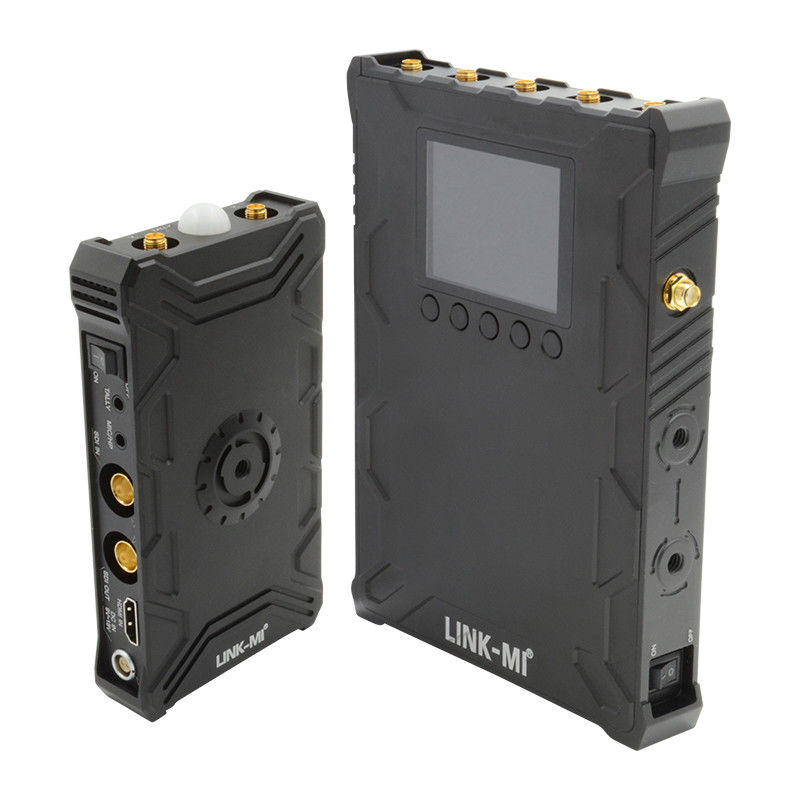

LINK-MI LM-WX500T Bu ekipman canlı yayın ve üretim ortamında yaygın olarak kullanılan kabloyu değiştirmek için tasarlanmıştır, film üretimi için kullanılabilir,Canlı yayın yanı sıra iyi kaliteli kablosuz video bağlantısı gerektiren birçok uygulamaTALLY sistemiyle bir interkom da yerleştirilmiş, kameraman ve yönetmenin kolayca konuşmasına izin verin.
Özellikleri
1. Sıkıştırılmamış 3G/HD/SD-SDI ve HDMI iletim 1080p 50/60'a kadar SDI&HDMI sıkıştırılmamış.
2. 1 kare gecikmesinden daha az Video gecikmesi fark edilmez ve gerçek zamanlı konum izleme olarak kullanabilirsiniz.
3. 2000ft'e kadar iletim mesafesi (Görüş çizgisi) İletim mesafesi çevreye, radyo dalga koşullarına, bina bloklarına vb. bağlı olarak farklı olabilir.
4. Multicast desteği Bir vericiyi birden fazla alıcıya destekler. Kullanıcı, verici ve alıcıları eşleştirmek için kanal ayarlayabilir.
5Ürünler için lisanssız fonksiyon frekansı:
6- İçeride fan TX yanlı yüksek verimli havalandırma fanı çok az gürültü ile.
7. Fan kontrolü Sıcaklık 25°C'nin altında olduğunda CTX yan taraftaki yerleşik fan otomatik olarak kapanır. Kullanıcı, sıcaklık 25°C'den yüksek olduğunda fanı manuel olarak kapatabilir.
8. TX tarafı sıcaklık ekranı. Kullanıcı TX tarafı OLED ekranı ile gerçek zamanlı olarak iç sıcaklığı alabilir.
9. El ile iletim gücü ayarlamak. Küçük bir ortamda birden fazla ürün seti kullanırken karşılıklı müdahaleyi azaltmak için. Kullanıcı el ile TX iletim gücünü azaltabilir.
10. AES 128 Şifreleme
11. Ön ve arka TALLY göstergesi. Dış Bileğe 3.5 mm JACK TALLY çıkışı ((temin etmiyor ve maksimum çıkış akımı 20mA)
12. 6pin-LEMO bağlantısı
13Hem verici hem de alıcı dayanıklı ve sağlam olan metal kabukla uyumludur.
14Basit bir bağlantı Kablosuz sistem herhangi bir yazılım yapılandırması olmadan plug-and-play olarak tasarlanmıştır.
Spesifikasyon
| Ürün |
özellikleri |
| Frekans aralığı |
5.1-5.9 ((GHz) * Farklı bölgelerde farklı RF düzenlemelerine tabi. |
| 2.4-2.483GHz ISM bantıyla |
| Modülasyon yöntemi ve bant genişliği |
Video için OFDM/40MHz |
| GFSK/1MHz, interkom sistemi için |
| Desteklenen Video Biçimleri |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Desteklenen Ses Biçimleri |
PCM, DTS-HD, Dolby TrueHD |
| Zaman Kodu |
SMPTE-12M |
| İletişim aralığı |
2000ft'e kadar ((Görünme hattı) |
| Göndericisi |
| Anten |
Dış Anten 5G × 2pcs |
| Dış Anten 2.4G x1pcs |
| Işınlama gücü |
17dBm |
| Fonksiyonel Arayüz |
HDMI Girişi; SDI Girişi; SDI Loop Çıktısı; Mini USB; LEMO Güç İçeri; Antenna RPSMA Soketi; Güç Aç/Kapat,3.5mm HP/MIC soketi
Bilek için TALLY çıkışı
|
| Montaj yapısı |
1/4 ′′ sıcak ayakkabı bağlantısı |
| OLED Ekranı |
Kanal Bilgisi; Video Durumu; Pil Kapasitesi; Durum Menüsü, Ses Sesliği |
| Güç Kaynağı |
DC giriş için 9-18V, F550/F970 pil |
| Güç tüketimi |
7.5-8.5W |
| Net Ağırlık (antene dahil) |
400 gram |
| Boyutları |
142.5x76x24.3mm |
| Sıcaklık |
-10-50°C (çalışma); -40-80°C (koruma) |
| Alıcı |
| Anten |
Dış Anten 5G × 5pcs |
| Dış Anten 2G x1pcs |
| Duyarlı Olmak |
-70 dBm. |
| Fonksiyonel Arayüz |
SDI çift çıkış; HDMI çıkış; Mini USB;
LEMO Power IN; Anten RPSMA Soketi;
Güç Aç/Kapat, 3,5 mm HP/MIC priz;3.5mm TALLY soket; LEMO 6 iğnesi
|
| Yerleşim Yapısı |
1/4 ′′ sıcak ayakkabı bağlantısı |
| OLED Ekranı |
Kanal Bilgisi; Sinyal Gücü; Güç Bilgisi; TALLY göstergesi |
| Güç Kaynağı |
DC giriş için 9-18V; SONY V montajlı batarya |
| Güç tüketimi |
7.5-8.5W |
| Net Ağırlık (antene dahil) |
800 gram |
| Boyutları |
169.5×122×25.2 mm |
| Sıcaklık |
-10-50°C (çalışma); -40-80°C (koruma) |
Bağlantı Şekli

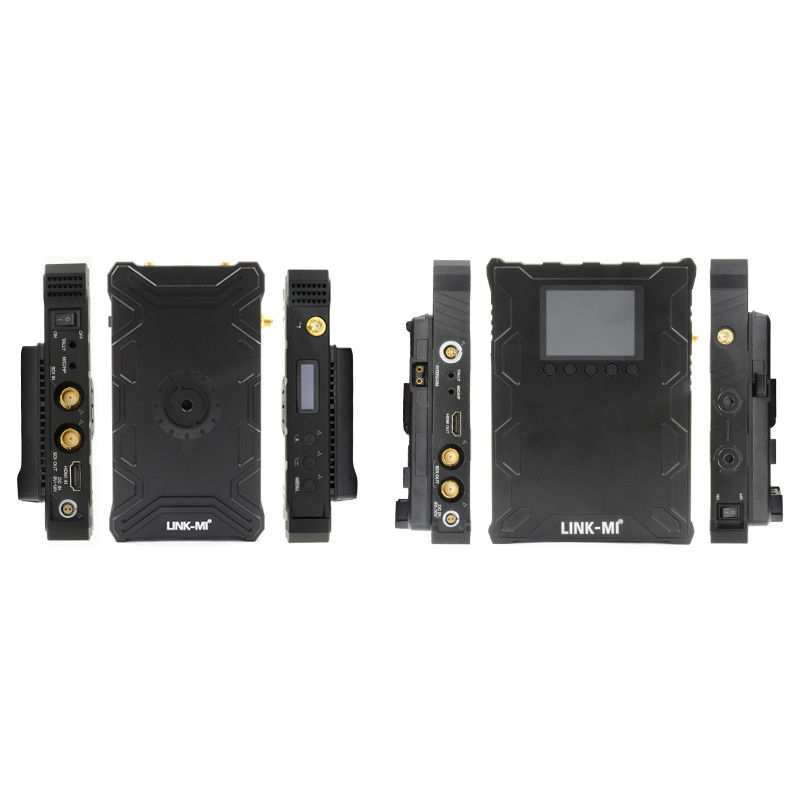

Panel Tanımı
Sık Sorulan Sorular
S1: Fabrika mı yoksa ticaret şirketi misiniz?
A1: Profesyonel bir üretici olarak, Çin'de 10 yıldan fazla bir süredir HDMI ile ilgili ürünler tedarik ediyoruz.
S2: Neden sizi seçmeliyiz?
A2: Fabrika fiyatı, iyi kalite, en iyi hizmet ve uzun garanti ile ürünler sunabiliriz.
S3: Ürün hizmetiniz nasıl?
A3: OEM ve ODM sunabiliriz, sipariş miktarınıza göre ürün üzerinde markanızı, tasarımınızı yazdırabiliriz.
Ödeme şartları nasıl?
A4: Ödemeler olarak banka havalesi, western union, para gramı, paypal, bank of china veya nakit kabul ediyoruz.
S5: Paketi nasıl gönderiyorsunuz?
A5: DHL, Fedex, EMS, hava yoluyla, deniz yoluyla... vb.
S6: Ne tür garantiler sunuyorsunuz?
A6: Bizim mükemmel satış sonrası hizmet ekibi size çevrimiçi teknik destek sağlayacaktır. Ürünlerimiz için bir yıllık garanti sunuyoruz.
S7: Web sitesinde bir fiyat yoksa, ihtiyacım olan ürünleri nasıl satın alabilirim?
A7: İhtiyacınız olan ürünler hakkında sorunuzu bize gönderebilirsiniz. Satışlarımız sipariş vermenize yardımcı olmak için 24 saat içinde size cevap verecektir.
Kullanıcı Kılavuzu:
LM-WX500T 500M Kablosuz İletişim Kits.pdf
