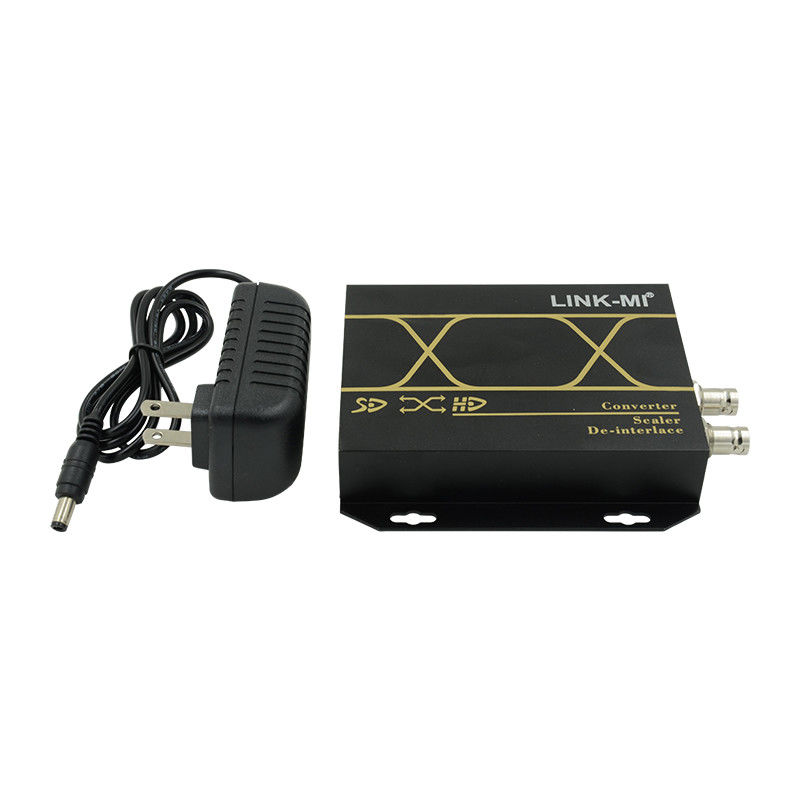

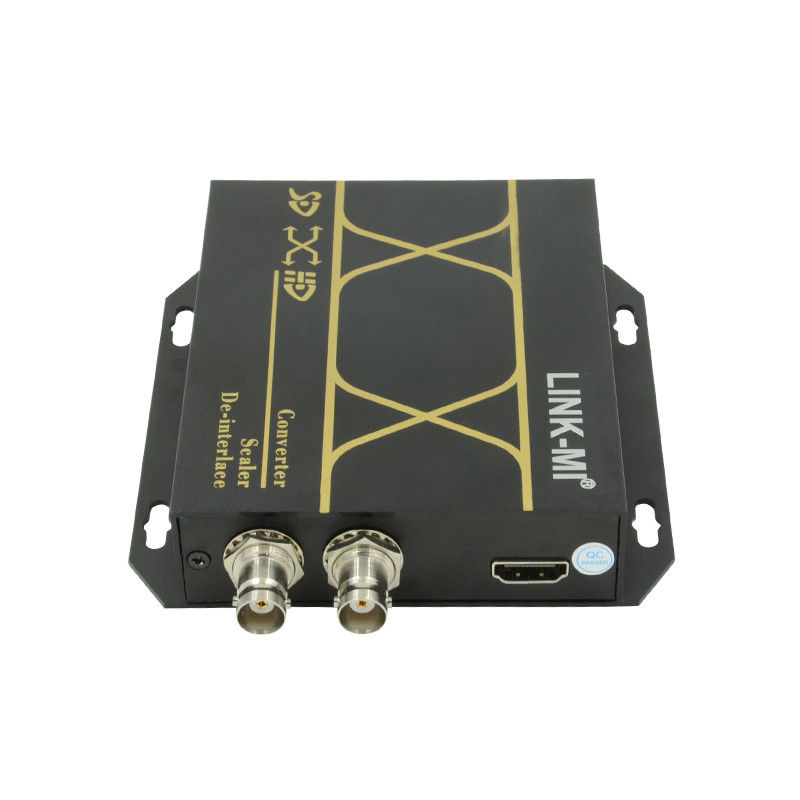

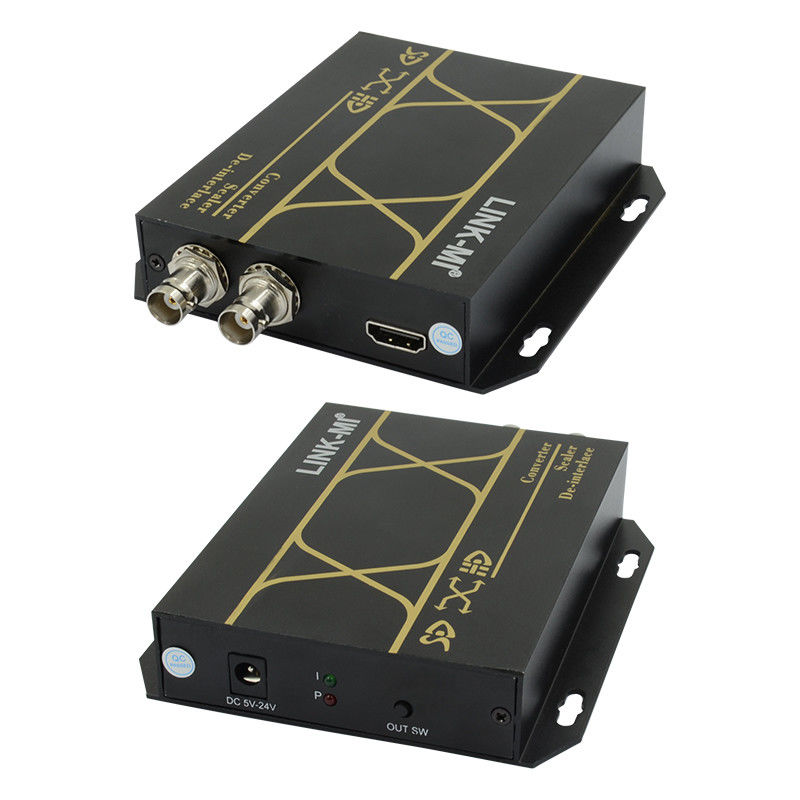

1xlooping AHD çıkışı ile AHD'den HDMI dönüştürücüsü
Tanıtım
LINK-MI LM-AHD01 HDMI profesyonel dönüştürücüdür, endüstriyel sınıf SCALER dönüşüm işleme tasarımı kullanır, HDMI sinyali çıkışı boyunca AHD sinyali dönüştürür,AHD sinyali amplifikasyon halkası aynı anda tüm yolu dışarı. HDMI HD ekipman uyumlu AHD sistemi yapın. AHD sinyali otomatik tanımlama uyumlu AHD - 720 p, AHD - 960 HD sinyali,HDMI çıkışı gibi en yaygın olarak kullanılan biçimlerin beş çeşit sabitlenebilir: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 ve 1080 p60. Endüstriyel sınıf güç kaynağı tasarımı 5 v ~ 24 v desteği, daha uzun hizmet ömrü.
Özellikleri
1. Analog yüksek çözünürlüklü AHD girişini destekle
2. Yüksek çözünürlüklü dijital sinyal HDMI ((1080P@60Hz) girişini destekler
3. Güç adaptörünü destekle 5-24V DC
4. Desteği entegrasyon AHD alıcısı, entegrasyon HDMI modülatörü
5. HDMI Destekleme Sabit çözünürlük biçimi çıkışı
6. Aşağı uyumluluğunun HDMI 1.3 sürümünü destekle
7- Video akıcı çıkışını destekle, sinyal kaybı yok, kısmi ekran ve ekran dalgalanması.
8Ürünler radyo ve televizyon yayın makinesi odasında ve doğrusal olmayan düzenleme sisteminde uzmanlaşmıştır; Kurulum basittir ((Software ve sürücü kurulumu yoktur).
9. tasarım, 7 gün x 24 saat online operasyon gereksinimleri ısı iletkenliği dikkate
Spesifikasyon
| Model numarası |
LM-AHD01 |
| Ürün |
AHD'den HDMI+AHD dağıtıcısı |
| Ağırlık |
0.195kg |
| Boyut |
135 x 110 x 26 mm (5.31 ′′ x 4.33 ′′ x 1.02 ′′) |
| Malzeme |
Alüminyum alaşımı |
| Satış Noktaları |
Saf donanım tasarımı, ölçeklendirici, Akıllı Kimlik ve AHD Genişletme |
| Giriş arayüzü |
1 x AHD (BNC) |
| AHD biçimi |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Sinyal gücü |
0.8Vp-p |
| İmpedans |
75Ω |
| Bağlantı tipi |
AC |
| Tavsiye edilen maksimum mesafe |
500 metre. |
| Kablo standardı |
SYV75-3 /5 /7 |
| Çıktı arayüzü |
1 x HDMI (A Tipi) 1 x AHD (BNC) |
| HDMI biçimi |
HDMI 1.3a ((1.3/1.2/1.1) |
| HDMI çözünürlük |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| Arayüz bant genişliği |
2.25Gbps, Tam dijital (toplam 6.75Gbps, her renk 2.25Gbps) |
| Saat titreşimi |
<0,15 Tbit |
| Kalkma zamanı |
<0.3 Tbit ((20% - 80%) |
| Sonbahar zamanı |
<0.3 Tbit ((20% - 80%) |
| Sinyal türü |
DVI-D/HDMI dijital T.M.D.S sinyali DVI1.0/HDMI1.3a özelliklerinde |
| Sinyal gücü |
T.M.D.S. 3.3V p-p |
| Asgari/En yüksek seviyeler |
T.M.D.S. 2.9V/3.3V
|
| İmpedans |
50Ω |
| Maksimum DC ofset hatası |
±15mV |
| Tavsiye edilen maksimum mesafe |
10 metre. |
| Güç arayüzü |
1 x DC_2.1mm. |
| Değişken akım ((AC) |
110~220V 50/60Hz. |
| Sürekli akım (DC) |
DC5~24V ±500mA |
| Güç kaynağı |
Eşleşen UL fiş, BS fiş, VDE fiş |
| Maksimum güç dağılımı |
En fazla 5W |
| ESD koruması |
1a Temas boşaltması 3. Seviye.
1b Hava boşaltması 3. Seviye.
Uygulama standardı: IEC61000-4-2.
|
| Başarısızlıklar arasındaki ortalama zaman (MTBF) |
30.000 saat. |
| Sıcaklık |
Depolama, Kullanım sıcaklığı -25~80°C |
| Nem: Depolama |
Kullanım nemliği:0 ~ 95% |
| Hediye kutusu boyutu |
220 x 162 x 60 mm (8.66 ′′ x 6.38 ′′ x 2.36 ′′) |
| Net ağırlık |
0.385 kg. |
| Brüt ağırlık |
0.400kg |
| Karton Boyutu |
520 x 455 x 315 mm (20.47 ′′ x 17.91 ′′ x 12.40 ′′) |
| Net ağırlık |
11.550kg ((30 adet) |
| Brüt ağırlık |
12.000kg |
Bağlantı Şekli

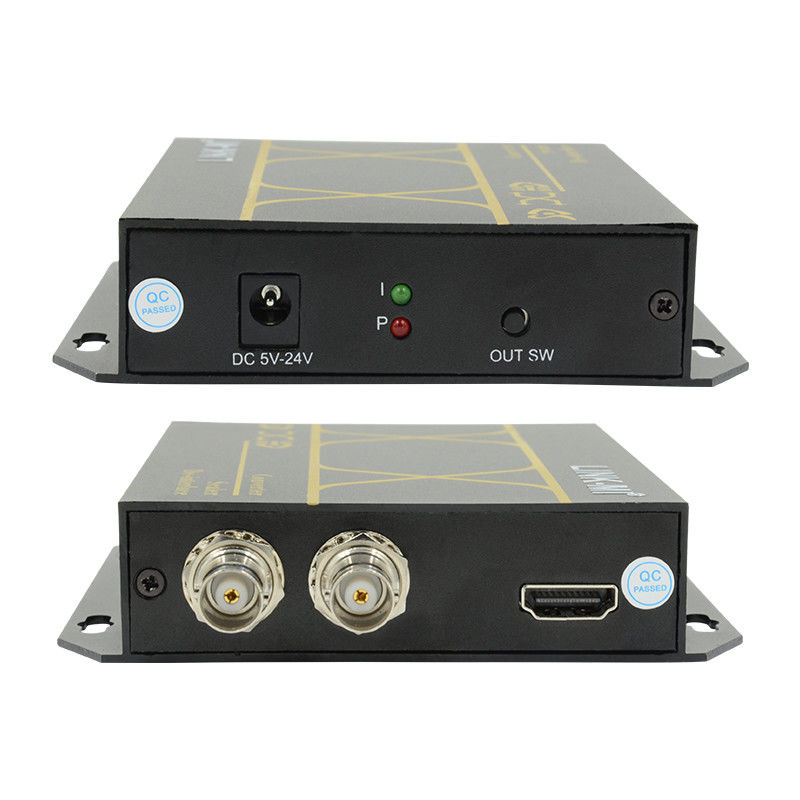

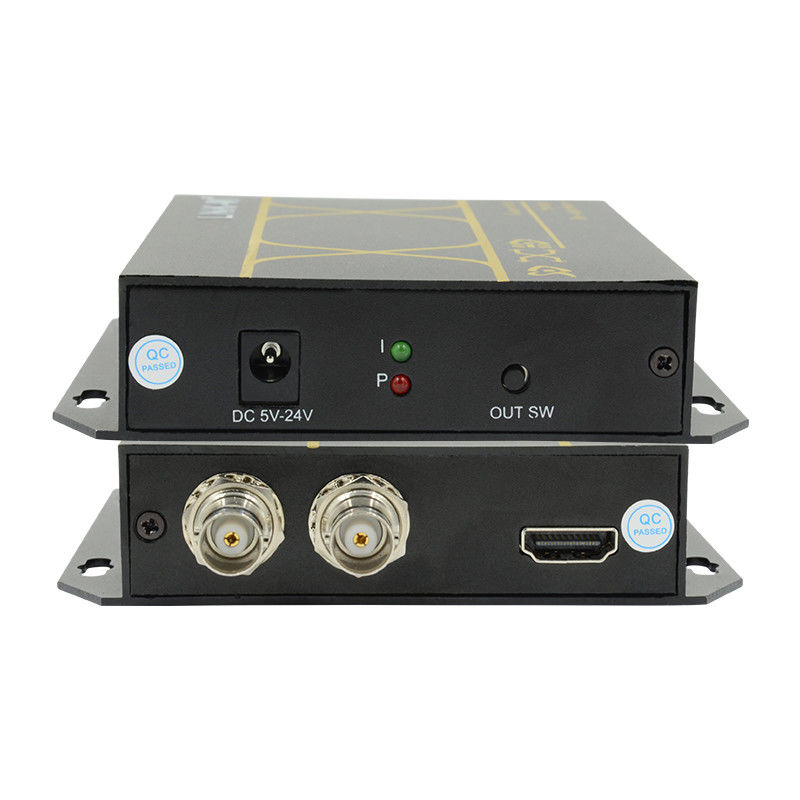

Panel Tanımı
