1X4 HDMI Video Duvar Denetleyicisi USB-C girişi, Ses, RS232 desteği
Tanıtım

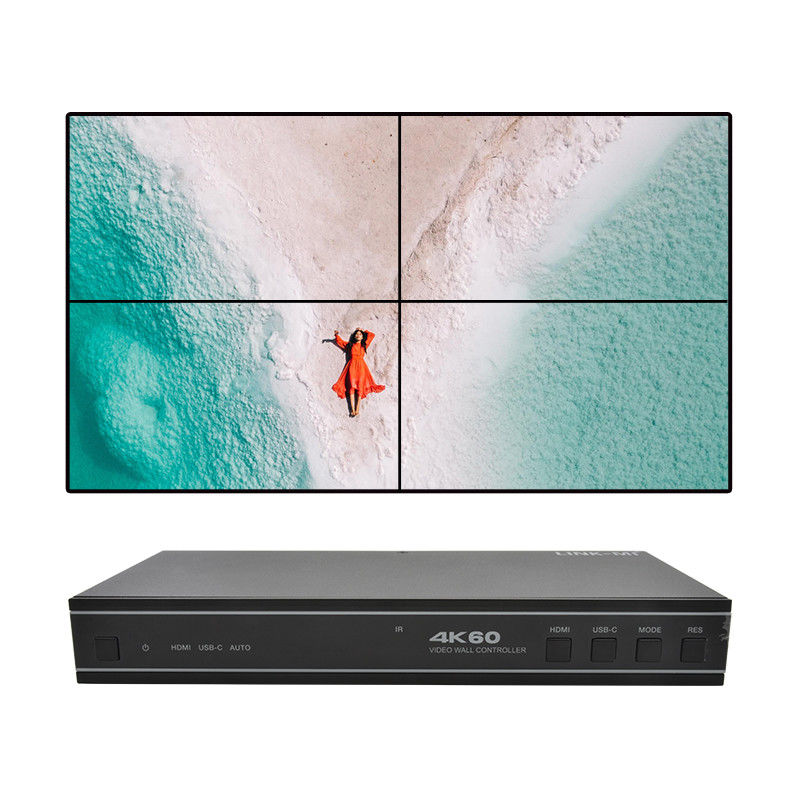

LINK-MI LM-TV04M18Gbps 1x4 Video Duvar Kontrolörü, tüm format sinyali video duvara (LCD ekranları) gerçek bir şekilde yakalamak, AD dönüştürmek, yönlendirmek ve dağıtmak için tasarlanmıştır.gerçek bir dijital sinyal iletimi sürdürürken. 4K @ 60 4 çözünürlüğüne kadar HDMI ve USB-C girişine sahiptir:4:4, ve 4 HDMI çıkışı. Video çıkışı için ayarlanacak birden fazla video duvar modunu destekler. Ayrıca, optik ses ve L / R analog ses yerleştirme çıkışı da desteklenir.
Özellikleri
1HDMI 2.0, HDCP 2.2 ve DP1.2a uyumlu
2. HDMI girişini ve USB-C girişini destekler ve çözünürlük 4K @ 60Hz 4'e kadar:4:4
3. Optik ses ve L / R analog ses çıkışlarını destekle
4. 8 video duvar ekleme modunu destekler: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5. Tavan montajı için uygun 180° dönüş destek görüntü
6. Splicing kenarı için destek çerçeve ayarlama
7Gelişmiş EDID yönetimi
8. Ön panel düğmeleri, IR uzaktan ve RS-232 komutları ile kontrol
9Basit bir plug and play, hiçbir sürücü ve kurulum ayarları gerekmez
Spesifikasyon
| Model numarası. |
LINK-MI LM-TV04C |
| Teknik |
| HDMI Uyumluluğu |
HDMI 2.0b |
| HDCP Uyumluluğu |
HDCP 2.2 |
| Video bant genişliği |
18 Gbps. |
| Video çözünürlüğü |
Giriş: 4K@60Hz'ye kadar:4:4
Çıktı: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Renk Aracı |
RGB, YCbCr_4:4:4YCbCr_4:2:2YCbCr_4:2:0 |
| Renk Derinliği |
8/10/12 bit |
| IR seviyesi |
5Vp-p |
| IR Frekansı |
IR Frekansı |
| Ses biçimleri |
HDMI IN/OUT: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX,
DTS, DTS-EX, DTS-96/24
L/R OUT: PCM 2.0
SPDIF ((OPTICAL): Dolby Dijital/artı, DTS 5.1, PCM 2.0 |
| Ses Gecikmesi |
Gecikme yok |
| Video Gecikmesi |
Gecikme yok |
| ESD Koruması |
İnsan vücudu modeli: ±8kV (hava boşluğu boşluğu) &
±4kV (Bağlantı boşaltması) |
| Bağlantı |
| Giriş portları |
1 × HDMI GİRİŞİ [A tipi, 19 pinli kadın]
1 × USB-C Giriş [C Tipi, 24 Pin Dişi] |
| Çıkış portları |
4 × HDMI Çıkış [A tipi, 19 pinli kadın]
1 × OPTICAL AUDIO OUT [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Kontrol portları |
1 × RS-232 [3pin-3.81mm Phoenix konektörü]
1 × IR EXT [3.5mm, Stereo Mini-jack] |
| Mekanik |
| İpleme Modları |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| Diğer fonksiyonlar |
Altyazı, zoom ve kesim, kaskad, dönme, sınır boşluğu... |
| Diğerleri |
| Konut |
Metal kaplama |
| Renk |
Siyah |
| Boyutları |
220mm [W] × 100mm [D] × 30mm [H] |
| Ağırlık |
590 g |
| Güç kaynağı |
Giriş: AC 100-240V 50/60Hz, Çıkış: DC 12V/1A
(ABD/AB standardı, CE/FCC/UL sertifikalı) |
| Güç tüketimi |
5.5W (Max) |
| Çalışma sıcaklığı |
32 - 104°F / 0 - 40°C |
| Depolama sıcaklığı |
-4 - 140°F / -20 - 60°C |
| Nitelikli Nemlilik |
20 - 90% RH (kondansiyonsuz) |
Bağlantı Şekli

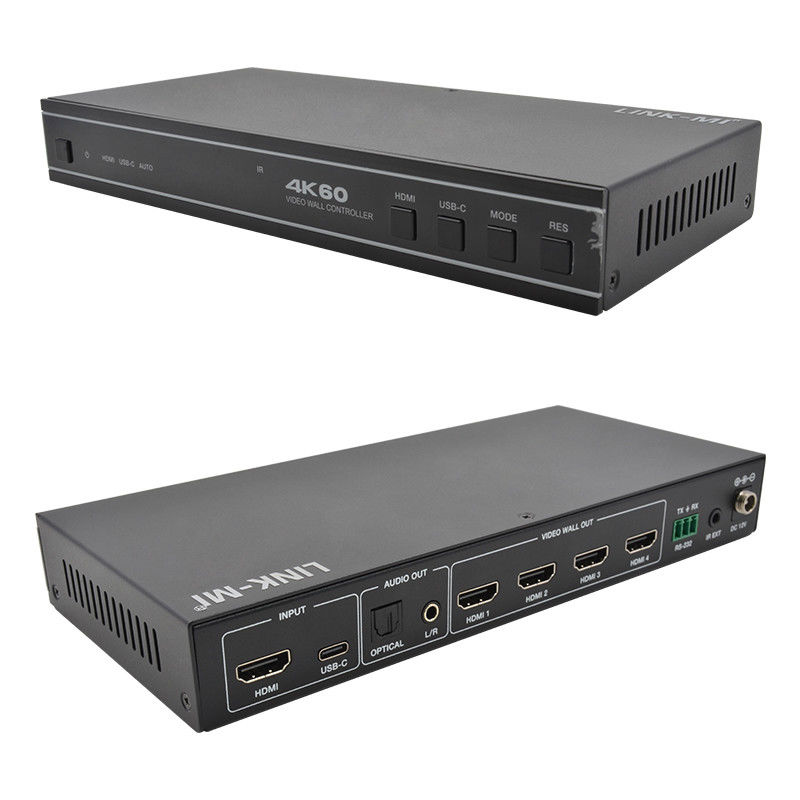

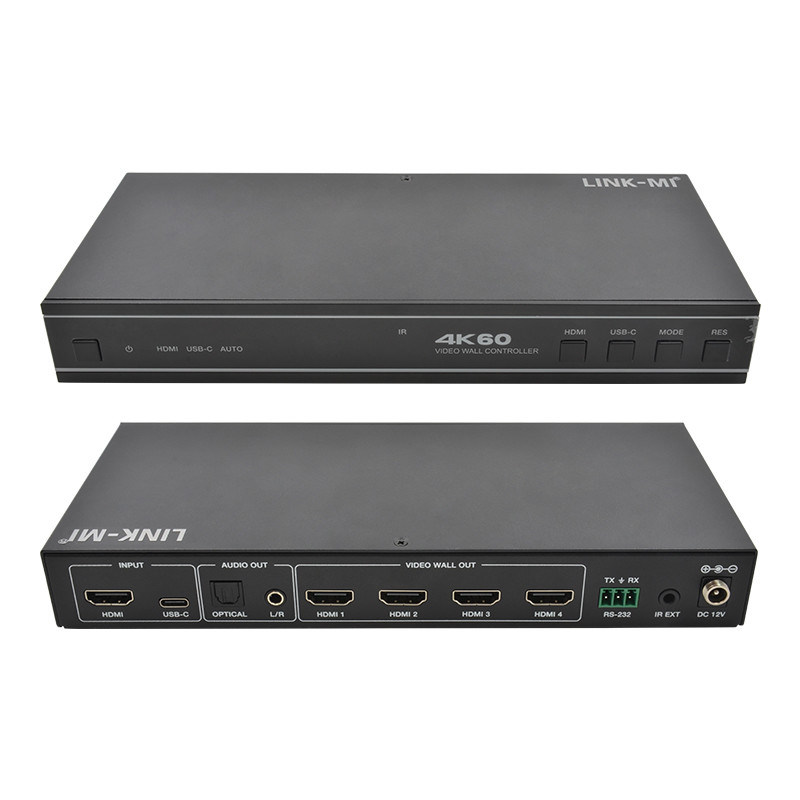

Panel Tanımı
Sık Sorulan Sorular
S1: Fabrika mı yoksa ticaret şirketi misiniz?
A1: Profesyonel bir üretici olarak, Çin'de 10 yıldan fazla bir süredir HDMI ile ilgili ürünler tedarik ediyoruz.
S2: Neden sizi seçmeliyiz?
A2: Fabrika fiyatı, iyi kalite, en iyi hizmet ve uzun garanti ile ürünler sunabiliriz.
S3: Ürün hizmetiniz nasıl?
A3: OEM ve ODM sunabiliriz, sipariş miktarınıza göre ürün üzerinde markanızı, tasarımınızı yazdırabiliriz.
Ödeme şartları nasıl?
A4: Ödemeler olarak banka havalesi, western union, para gramı, paypal, bank of china veya nakit kabul ediyoruz.
S5: Paketi nasıl gönderiyorsunuz?
A5: DHL, Fedex, EMS, hava yoluyla, deniz yoluyla... vb.
S6: Ne tür garantiler sunuyorsunuz?
A6: Bizim mükemmel satış sonrası hizmet ekibi size çevrimiçi teknik destek sağlayacaktır. Ürünlerimiz için bir yıllık garanti sunuyoruz.
S7: Web sitesinde bir fiyat yoksa, nasıl ihtiyaç duyduğum ürünleri alabilirim?
A7: İhtiyacınız olan ürünler hakkında sorunuzu bize gönderebilirsiniz. Satışlarımız sipariş vermenize yardımcı olmak için 24 saat içinde size cevap verecektir.
