SDI'den HDMI'ye dönüştürücü Tüm HDMI'ye SDI'den VGA'ya CVBS Video dönüştürücü
Tanıtım

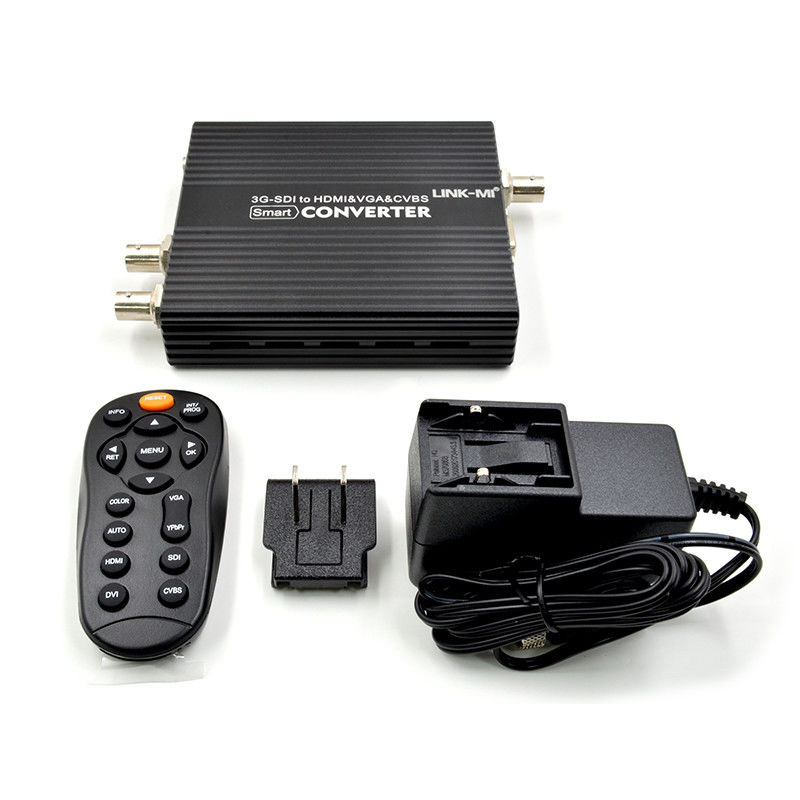

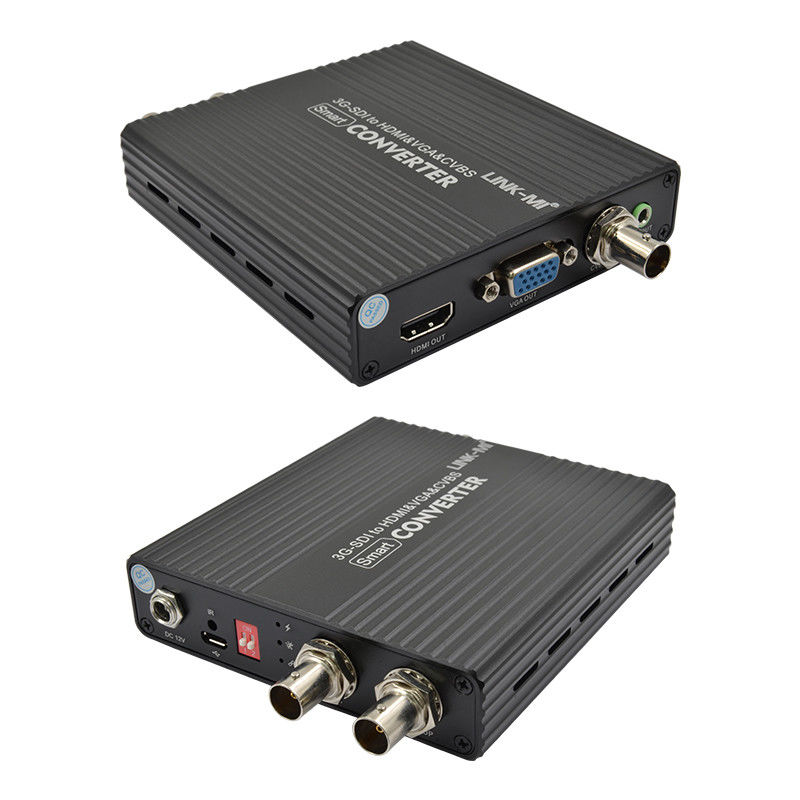

LINK-MI LM-SC5810P SD/HD/3G SDI-HDMI&VGA&CVBS video dönüştürücü, SD/HD/3G SDI sinyali ile uyumlu yüksek kaliteli, yüksek performanslı video sinyali dönüştürme ürünleridir.Yüksek performanslı kablo eşitleyicisi ile inşa edilmiş, 200 m'ye kadar HD-SDI iletim mesafesini, 120 metreye kadar 3G-SDI sinyalleri destekler [Not: Belden 1694A kablo standartlarını, SDI standart sinyalleri göstergelerini karşılar].
Özellikleri
1. Tüm tür SDI çözünürlüğünü destekler
2. SMPTE 425M (A ve B seviyeleri), SMPTE424M, SMPTE292M, SMPTE259M-C
3- Bir kanal SDI sinyali çıkart.
4. OSD menü işletim arayüzü desteği
5. Otomatik olarak HDMI EDID bilgilerini tespit edin.
6. Asimetrik dönüşüm tüm biçimleri destekler
7Sinyal mavi ekran uyarısını kaybetti.
8. VGA çıkış biçimi 720p/1080p belirtilebilir
9. Otomatik olarak SDI ses sinyalini HDMI sinyaline yerleştir.
10. Kullanıcı seçilebilir çıkış biçimi (HDMI ve VGA ve AV)
11. PAL / NTSC akıllı uyarlama
Spesifikasyon
| Marka |
LINK-MI |
|
Model numarası.
|
LM-SC5810P
|
| Malzeme |
Metal |
| Renk |
Siyah |
| Uygulama |
SD/HD/3G SDI'yi HDMI'ye dönüştür |
| Girdi Arayüzü |
1*BNC SDI |
| Girdi sinyali türü |
SD-SDI (270 Mbps); HD-SDI (1.485 Gbps); 3G-SI (2.97 Gbps) |
| Girdi Biçimi |
525i @ 59.94& quot; 625i @ 50; 720p @ 23.98/24/25/29.97/30/50/59.94/60; 1080i @ 50/59.94/60; 1080p @ 23.98/24/.25/29.97/30/50/59.94/60 |
| SDI sinyal aralığı |
0.8V P-P |
| SDI İmpedansı |
75 ohm |
| SDI bağlantı tipi |
AC Koplama
|
| SDI Sinyal Jitter (Tipik Değer) |
SD-SDI <= 0.1UI; HD-SDI <= 0.2UI; 3G-SDI <= 0.4UI |
| Maks. Giriş Koaksi Uzunluğu |
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
Not: yukarıdaki iletim mesafesi, kablonun farklı özellikleri için, test sonuçları farklı olacaktır.
|
| SDI Loop Out Arayüzü |
1*BNC SDI |
| HDMI/DVI çıkış arayüzü |
1*HDMI |
| AV (CVBS) Çıkış Arayüzü |
1* BNC |
| VGA Çıkış Arayüzü |
1* VGA |
| Boyut (L*W*H) |
154*119*36 mm |
|
Powe Tedarik
|
5-24V DC
|
| Not:Spesifikasyonlar uyarısız değişebilir. |
Bağlantı Şekli

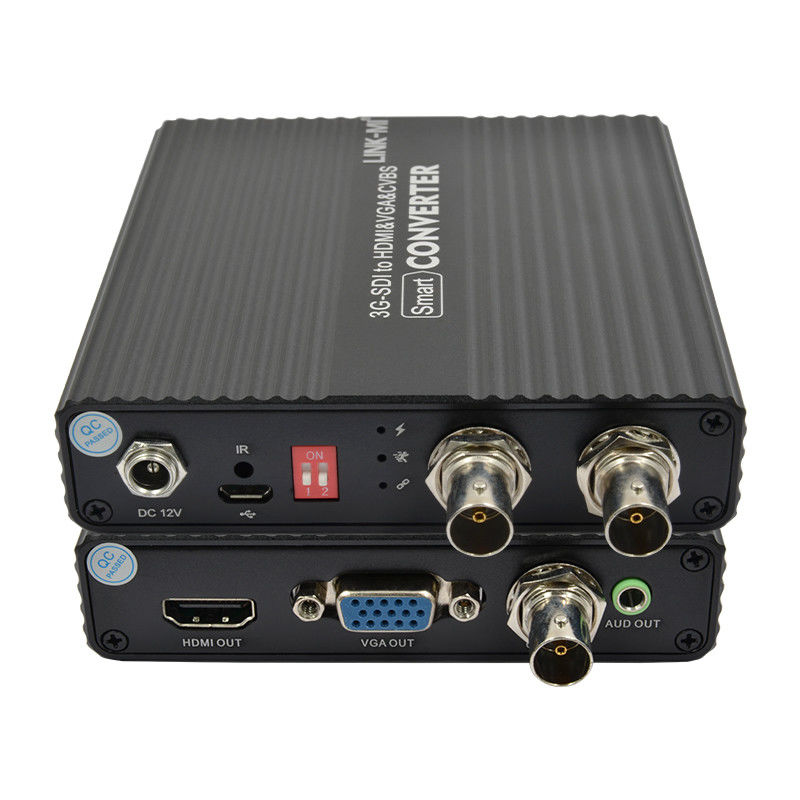

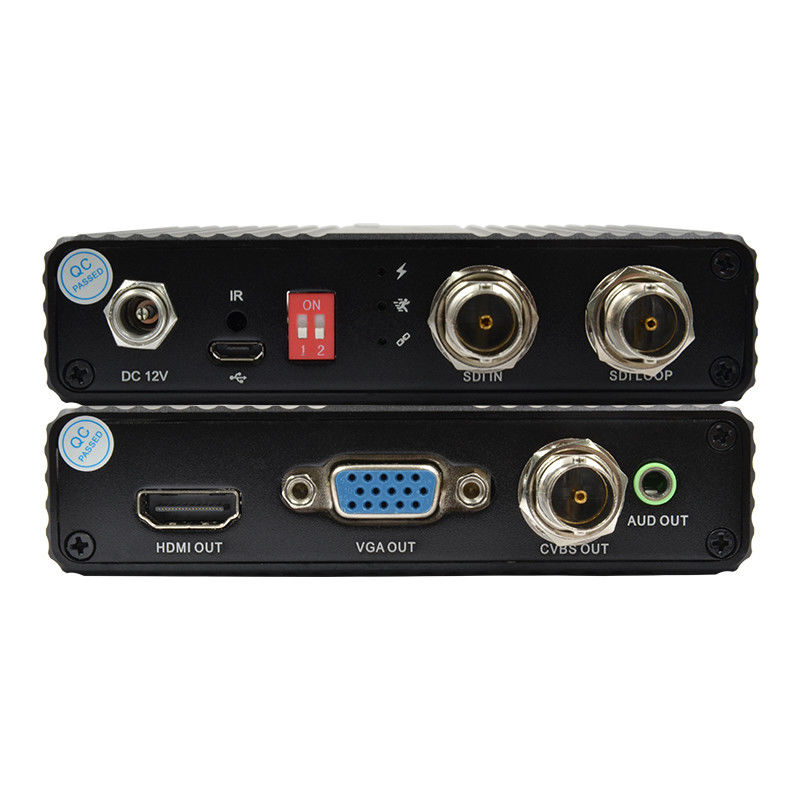

Panel Tanımı
Sık Sorulan Sorular
S1: Fabrika mı yoksa ticaret şirketi misiniz?
A1: Profesyonel bir üretici olarak, Çin'de 10 yıldan fazla bir süredir HDMI ile ilgili ürünler tedarik ediyoruz.
S2: Neden sizi seçmeliyiz?
A2: Fabrika fiyatı, iyi kalite, en iyi hizmet ve uzun garanti ile ürünler sunabiliriz.
S3: Ürün hizmetiniz nasıl?
A3: OEM ve ODM sunabiliriz, sipariş miktarınıza göre ürün üzerinde markanızı, tasarımınızı yazdırabiliriz.
Ödeme şartları nasıl?
A4: Ödemeler olarak banka havalesi, western union, para gramı, paypal, bank of china veya nakit kabul ediyoruz.
S5: Paketi nasıl gönderiyorsunuz?
A5: DHL, Fedex, EMS, hava yoluyla, deniz yoluyla... vb.
S6: Ne tür garantiler sunuyorsunuz?
A6: Bizim mükemmel satış sonrası hizmet ekibi size çevrimiçi teknik destek sağlayacaktır. Ürünlerimiz için bir yıllık garanti sunuyoruz.
S7: Web sitesinde bir fiyat yoksa, ihtiyacım olan ürünleri nasıl satın alabilirim?
A7: İhtiyacınız olan ürünler hakkında sorunuzu bize gönderebilirsiniz. Satışlarımız sipariş vermenize yardımcı olmak için 24 saat içinde size cevap verecektir.
Kullanıcı Kılavuzu:
LM-SC5810P SDI-HDMI ve VGA ve CVBS dönüştürücü kullanma kılavuzu...
