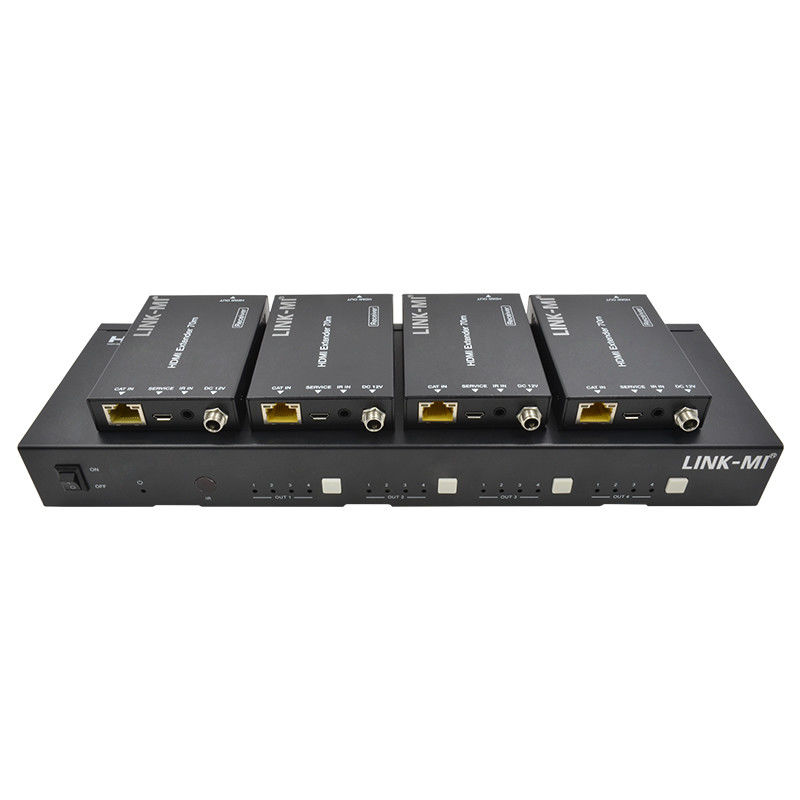

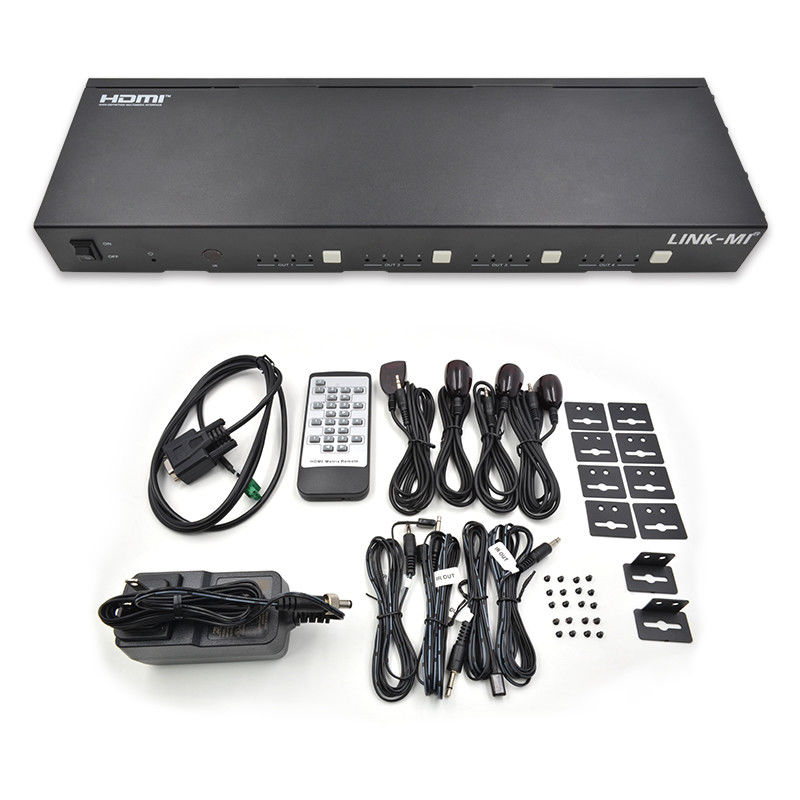

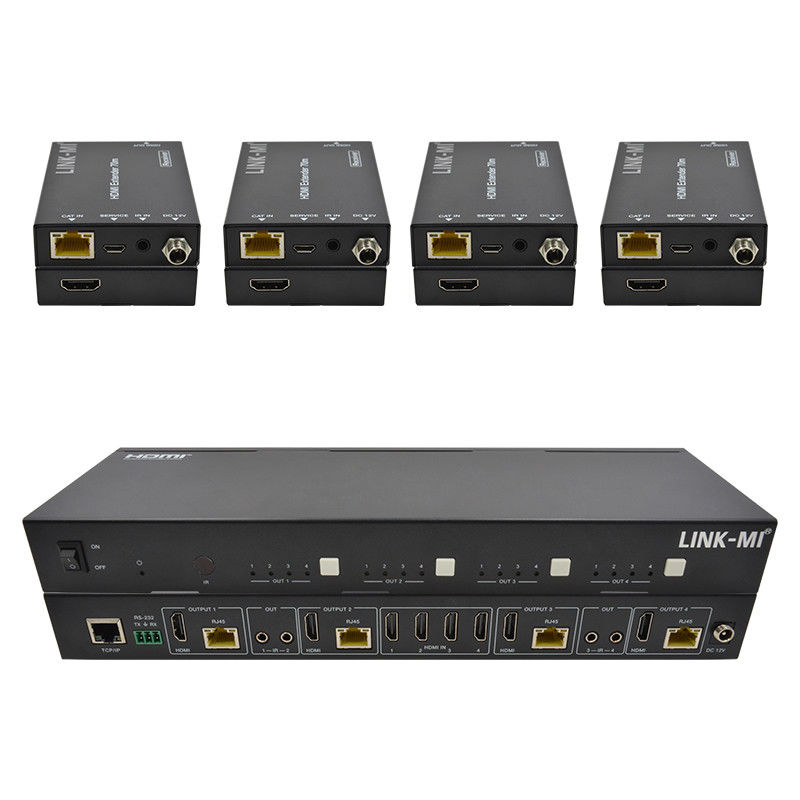

70M 4X4 HDMI Matrix ile IR Matrix Fonksiyonu 18Gbps 4K@60Hz HDMI 2.0b POC
Tanıtım
LINK-MI LM-MX44-70 18Gbps 4x4 HDMI Matrix, dört HDMI kaynağını sekiz ekrana bağlayabilir.Dört HDMI çıkışına sahiptir ve her bir HDMI çıkışı aynı anda çalışan bir CAT-Kablo çıkışı sağlamak için yansıtılır.
Video aktarımını destekler (karar çözünürlüğü 1080p Full HD ve 4Kx2K@60Hz 4'e kadar:4:4) ve LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus ve DTS-HD Master Audio gibi HD dijital ses formatlarını destekler.
Çoklu oda bağlantısı için HDMI sinyalini 230ft/70m'ye kadar uzatmak için CAT Kablo çıkışlarının her birine bir CAT Alıcı bağlayın.
Ürün tek yönlü IR matris fonksiyonunu destekler. Ayrıca ön panel düğmeleri, IR uzaktan kumanda, RS-232, LAN ve Web GUI aracılığıyla kontrol edilebilir.
Özellik
1HDMI 2.0b ve HDCP 2.2/1.x uyumlu
2. 4K2K@60Hz'ye kadar video çözünürlüğü (YUV 4:4:4) tüm HDMI ve CAT portlarında
3. 4 HDMI girişi, 4 HDMI ve CAT yansıtıcı çıkışı
4. HDMI portları 18Gbps kaybı olmayan sıkıştırılmamış video bant genişliğini destekler
5. Her çıkış portu için 4K-> 1080P Down Scaler desteği
6. HDR, HDR10, HDR10+, Dolby Vision, HLG desteklenir
7. CAT çıkışı tek bir CAT6 kablosuyla 230ft/70m'ye kadar iletim mesafesini uzatabilir
8. HDMI ses geçişi 7.1CH HD ses (LPCM, Dolby TrueHD ve DTS-HD Master Audio)
9Gelişmiş EDID yönetimi ve CEC kontrolü desteklenmektedir
10. Tüm CAT portlarında 12V POC
11Tek yönlü IR matris fonksiyonunu destekler.
12. Ön panel düğmeleri, IR uzaktan, RS-232, LAN ve Web GUI ile kontrol
Spesifikasyon
| Model numarası. |
LM-MX44-70 |
| HDMI Uyumluluğu |
HDMI 2.0b |
| HDCP Uyumluluğu |
HDCP 2.2/1.x |
| Video bant genişliği |
18 Gbps. |
| Video çözünürlüğü |
4K2K@50/60Hz'ye kadar (4:4:4) |
| Renk Aracı |
RGB 4:4:4YCbCr4:44/4:22/4:2:0 |
| Renk Derinliği |
8 bit, 10 bit, 12 bit (1080p@60Hz)
8-bit (4K2K@60Hz YUV4:4:4)
8-bit, 10-bit, 12-bit (4K2K@60Hz YCbCr 4:22/4:2:0)
|
| HDMI Ses Biçimleri |
LPCM 2.0/2.1/5.1/6.1/7.1Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
| İletişim mesafesi |
230ft / 70m (tek bir CAT6 kablosuyla) |
| ESD Koruması |
İnsan vücudu modeli:
±8kV (hava boşluğu boşluğu) ±4kV (temas boşluğu)
|
| Bağlantı |
| Matris |
Giriş: 4 x HDMI Tip A [19-pin kadın]
Çıkışlar: 4 x HDMI Tip A [19-pin kadın]
4 x CAT bağlantı noktası [RJ45]
4 x IR OUT [3.5mm Stereo Mini-jack]
Kontroller: 1 x TCP/IP [RJ45]
1 x RS-232 [3-pin Phoenix konektörü]
|
| CAT Alıcı |
Girişler: 1x IR IN [3.5mm Stereo Mini-jack]
1x CAT bağlantı noktası [RJ45]
Çıktı: 1x HDMI Tip A [19-pin kadın]
Kontrol: 1x SERVICE [Micro USB, Güncelleme portu]
|
| Mekanik |
| Konut |
Metal kaplama |
| Renk |
Siyah |
| Boyutları |
Matris: 320mm (W) × 100mm (D) × 36mm (H)
Alıcı: 61mm (W) x 88mm (D) x 18mm (H)
|
| Ağırlık |
Matrix: 915g, Alıcı: 155g. |
| Güç kaynağı |
Giriş: AC 90 - 260V 50/60Hz
Çıktı: DC 12V/2.5A
(ABD/AB standartları, CE/FCC/UL sertifikalı)
|
| Güç tüketimi |
19.68W (Max) |
| Çalışma sıcaklığı |
0°C ~ 40°C / 32°F ~ 104°F |
| Depolama sıcaklığı |
-20°C ~ 60°C / -4°F ~ 140°F |
| Nitelikli Nemlilik |
20~90% RH (kondansiye olmayan) |
| Çözünürlük / Kablo uzunluğu |
HDMI IN/OUT |
| 4K60-Feet / Metre |
16ft /5M |
| 4K30-Feet / Metre |
32ft/10M |
| 1080P60-Feet / Metre |
50ft / 15M |
| "Premium Yüksek Hızlı HDMI" kablosunun kullanımı şiddetle tavsiye edilir. |
| Not: Spesifikasyonlar önceden bildirilmeden değişebilir. |
Bağlantı Şekli

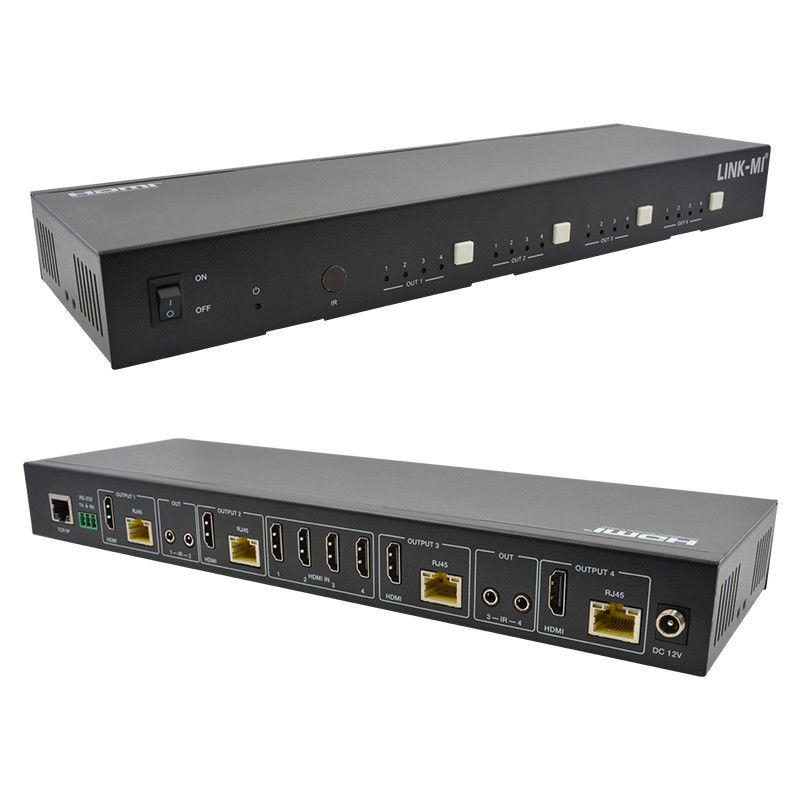

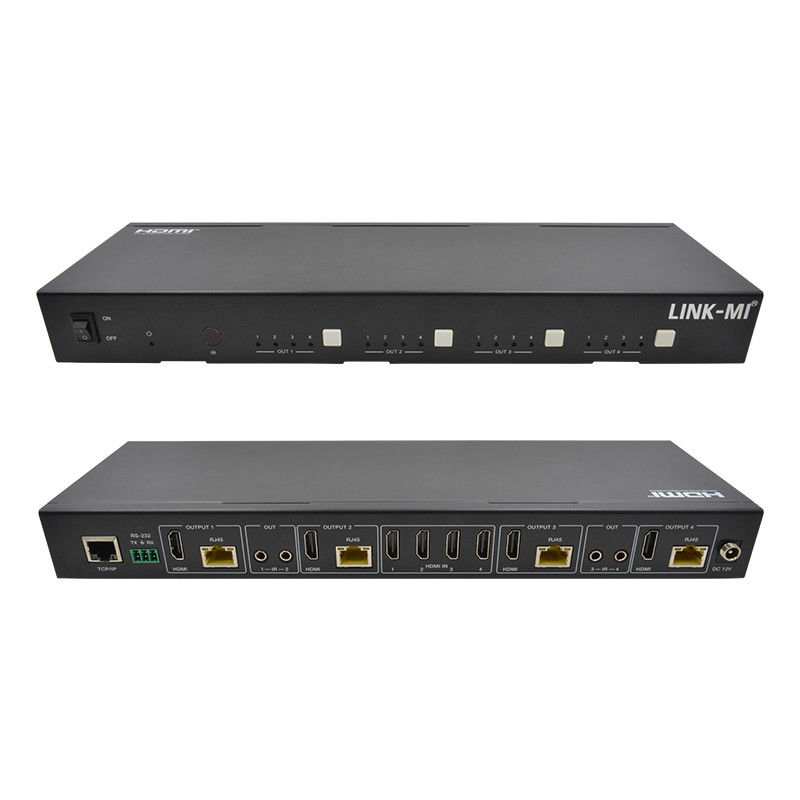

Panel Tanımı
