4ch çok fonksiyonel / HD-SDI Fiber dönüştürücü
Tanıtım
LINK-MI LM-SF44N SDI video-fiber dönüştürücü, yayın veya gözetleme uygulamaları için ideal ve ekonomik bir çözümdür.,SDI serisi fiber video dönüştürücüleri, kameraların P/T/Z yeteneklerine sahip uygulamalarda tipik olarak kullanılır.Plug and Play tasarımı, kurulum ve işletim kolaylığını sağlar. Elektronik ve optik ayarlamalar asla gerekmez. Anlık sistem durumunu izlemek için LED göstergeler sağlanır. Aygıtlar bağımsız veya raf montajı için kullanılabilir,Farklı çalışma ortamlarına uygun.
Özellikleri
1, SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI ve SMPTE-259M SD-SDI standart sinyalleri ile uyumludur, 1485Mb/s ve 270Mb/s, 2.97Gbps hızı destekler
2, RJ45 arayüzü ile 1ch 10/100M ethernet ve Phoenix terminal arayüzü ile 1ch iki yönlü / tek yönlü RS485/RS232 destek, 115.2Kb/s baud hızı kadar
3, 1080P @ destekle,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25 ve diğer video biçimleri.
4Kablo iletim kaybını telafi etmek için kablo eşitleme fonksiyonu ile giriş
5, İçeriye yerleştirilmiş ESD ve statik elektrik ve yıldırım hasarını önlemek için artış koruma devresi
6, Optik kaybolma alarmı, uzaktan güç arızası alarmı, çıkış sinyali durum göstergesi ve giriş sinyali kilit durum göstergesi sağlar
7, 19'' 4U rak montajlı şasiye monte edilmiş bağımsız tip veya kart tipi.
Spesifikasyon
| Opitcal: |
| Dalga boyu |
1310nm, 1550nm |
| Seri dijital video giriş/çıkış voltajı |
Tipik Max değeri 800mVp-p, 600~1000mVp-p |
| Elyaf Türü |
50/125u multimodlu,62.5/125u multimod,9/125u tek mod,tek fiber veya çift fiber |
| Video sinyali geri dönüş kaybı |
≤-15dB@5MHz ∼1.5GHz,-10dB@1.5GHz ∼3GHz |
| Optik konektör |
SC,FC |
| Uzaklık |
0 ~ 500M (MM) / 0 ~ 100KM (SM,seçilebilir) |
| Veriler: |
| Veri protokolü |
Bir yönlü veya iki yönlü RS485 veya RS422 veya RS232,seçebilir |
| Veri oranı |
0~115.2 Kbps |
| Hata oranı |
< 10-9 |
| Bağlantı |
Endüstriyel standart terminal bloğu (DB9 / DB25 gibi arayüzlerle de yapılandırılabilir) |
| Ethernet: |
| Çalışma modu |
Tam çift katlı/yarı çift katlı |
| Veri oranı |
10/100Mbps (AUTO) |
| Bağlantı terminali |
RJ45 |
| Video: |
| |
SDI Girişi |
| Sinyal Tipi SDI |
MPTE259M,292M,344M,424M |
| Veri oranları |
143Mbit/s ∙ 2.97Gbit/s |
| Kablo Equalization |
Belden 1694A'nın ≤140metri 1,485Gbps'te
Belden 1694A'nın 270Gbps'de ≤400 metre
|
| Bağlantı |
BNC 75 Ohm |
| Genel: |
| Girdi Gücü |
5 V DC |
| Güç tüketimi (maksimum) |
5W |
| Çalışma sıcaklığı |
0°C - 55°C |
| Depolama sıcaklığı |
-20°C ile 70°C arasında |
| Çalışma nemliği |
0 ~ 95% (kondensasyonsuz) |
| Değiştiricinin boyutu ((TX&RX) |
173x150x32MM |
| 1 çiftlik paket için boyut |
320x247x61MM |
| Net Ağırlık |
1.75KG |
| Brüt Ağırlık |
2 kg |
| Dosya malzemesi |
Alüminyum |
Bağlantı Şekli

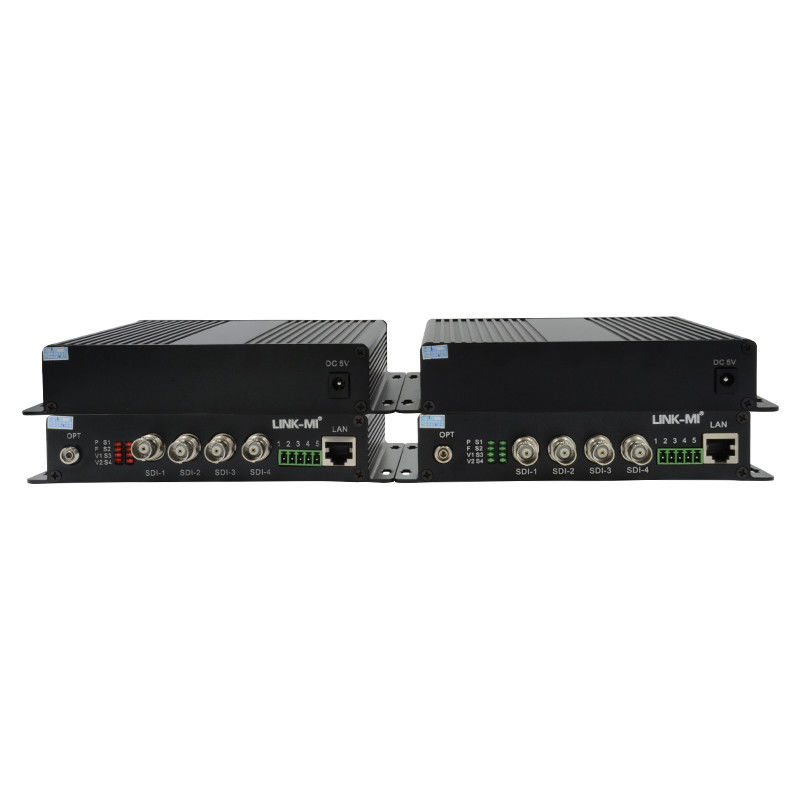

Panel Tanımı
Sık Sorulan Sorular
S1: Fabrika mı yoksa ticaret şirketi misiniz?
A1: Profesyonel bir üretici olarak, Çin'de 10 yıldan fazla bir süredir HDMI ile ilgili ürünler tedarik ediyoruz.
S2: Neden sizi seçmeliyiz?
A2: Fabrika fiyatı, iyi kalite, en iyi hizmet ve uzun garanti ile ürünler sunabiliriz.
S3: Ürün hizmetiniz nasıl?
A3: OEM ve ODM sunabiliriz, sipariş miktarınıza göre ürün üzerinde markanızı, tasarımınızı yazdırabiliriz.
Ödeme şartları nasıl?
A4: Ödemeler olarak banka havalesi, western union, para gramı, paypal, bank of china veya nakit kabul ediyoruz.
S5: Paketi nasıl gönderiyorsunuz?
A5: DHL, Fedex, EMS, hava yoluyla, deniz yoluyla... vb.
S6: Ne tür garantiler sunuyorsunuz?
A6: Bizim mükemmel satış sonrası hizmet ekibi size çevrimiçi teknik destek sağlayacaktır. Ürünlerimiz için bir yıllık garanti sunuyoruz.
S7: Web sitesinde bir fiyat yoksa, nasıl ihtiyaç duyduğum ürünleri alabilirim?
A7: İhtiyacınız olan ürünler hakkında sorunuzu bize gönderebilirsiniz. Satışlarımız sipariş vermenize yardımcı olmak için 24 saat içinde size cevap verecektir.
Kullanıcı Kılavuzu:
LM-SF44N 4CH HD-SDI Fiber Değiştiricisi (YENİ).pdf
