SDI Veri Medya Fiber Değiştiricisi
Tanıtım

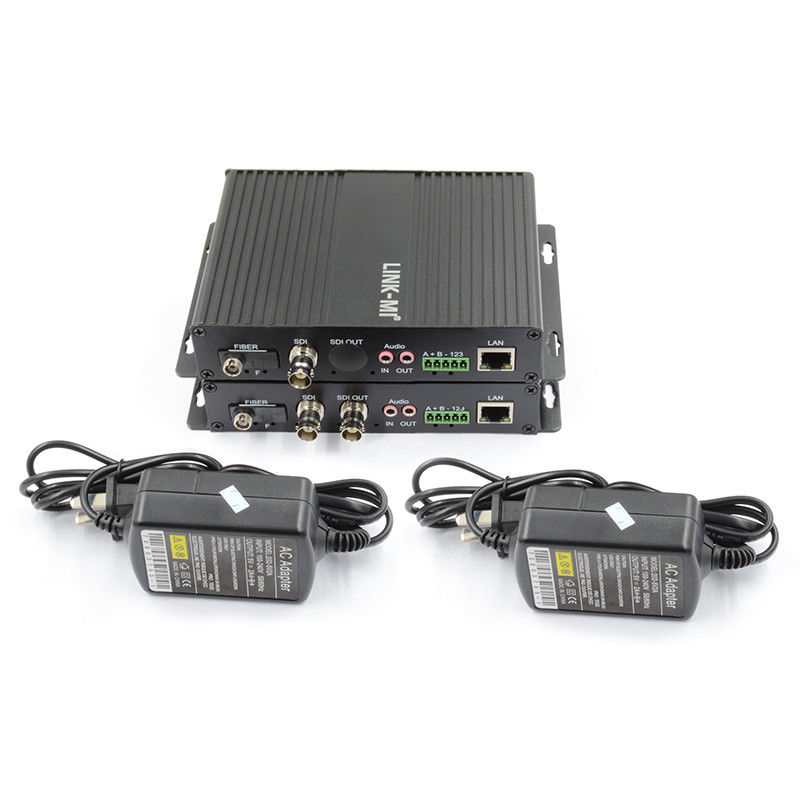

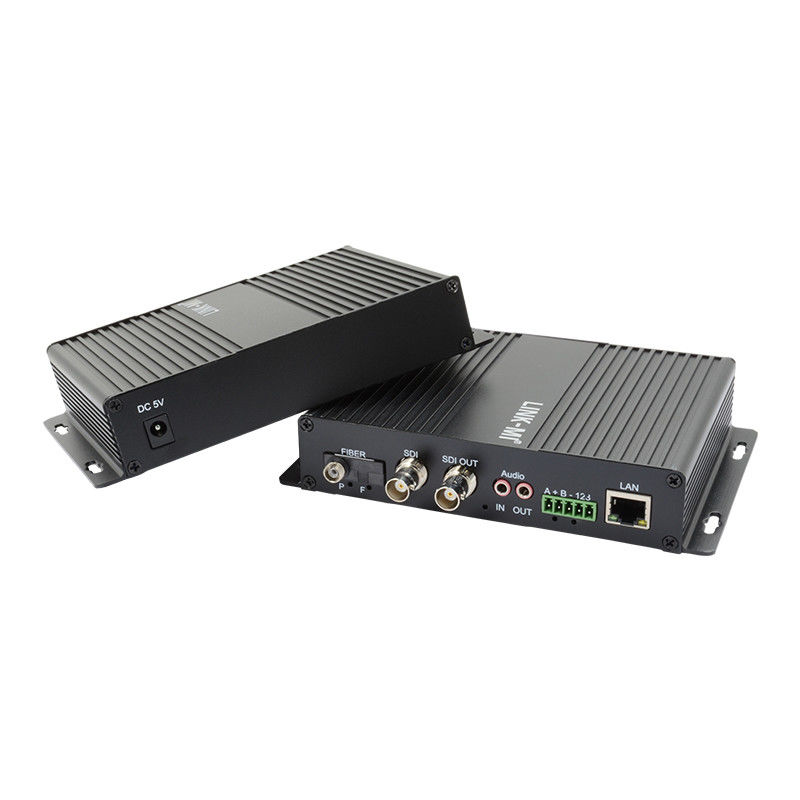

LINK-MI LM-SF02 HD/3G-SDI ile fiber dönüştürücü, tek yönlü HD/3G-SDI video için düşük maliyetli bir transfer cihazı olan bir verici ve alıcı içerir.1ch 10/100M Ethernet ve 1ch rs422 verileri tek mod ve multimod optik fiber kablosu ile aktarmak. Dijital optik aktarım teknolojisi ile tasarlanmıştır ve SMPTE292M / SMPTE259M / SMPTE424 sinyalini destekler. Alıcı standart 19 ′′3.5U raf montaj şasiye yerleştirilebilir,2pcs 90~240V güç kaynağı ile 16PCS alıcı ekleme kartlarını destekleyen.
Özellikleri
1Kayıpsız uzun mesafe iletimine sahip bir lif üzerinden 3G / HD-SDI video ( gömülü ses sinyali)
21CH tek yönlü veya BIDI RS485 veya RS422 veya RS232 kontrol veri aktarımını destekler, 1ch full duplex 10/100M Ethernet.
3ASIC, temel bağımsız fikri mülkiyet hakları ile entegre tasarlanmış teknoloji
4Ekipmanın güvenilirliğini, tutarlılığını ve istikrarını sağlamak için gelişmiş devre tasarımı, tam donanım programı
5TV canlı yayınında, yüksek çözünürlüklü video konferansında, yüksek çözünürlüklü video gözetiminde ve diğer alanlarda yaygın olarak kullanılır
6. Tek mod veya çok modlu fiber iletimi destekler (kullanıcının iletim kablosunun türünü onaylaması gerekir)
7. Genellikle kullanılan LC / FC / SC / ST fiber arayüzü sağlayın
8Tek moda fiber üzerinden 120KM'ye kadar maksimum iletim mesafesi
9. 3G-SDI yüksek dijital Video ve ses sinyali optik iletim
10. SDI 270Mbps, 1.485Gbit Hız ve 3G otomatik olarak adapte
11Özel yapımı ve OEM iş modunu kabul edin.
Spesifikasyon
| Optik |
| Dalga boyu |
Çok modlu 850nm / 1300nm, tek modlu 1310nm / 1550nm |
| Çıktı Gücü |
-10~-4dBm |
| izin verilen zincir kaybı aralığı |
18 dBm~35 dBm |
| Optik fiber |
50/125u multimodlu,62.5/125u multimod,9/125u tek mod |
| Işık alma hassasiyeti |
<=30dBm |
| Optik konektör |
LC FC,ST,SC (seçilir),tek veya çift lif |
| Uzaklık |
0 ~ 500M (MM) / 0 ~ 80KM (SM) |
| Video-SDI |
| Sinyal Tipi SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Video Biçimi |
1920*1080P60; 1920*1080P50; 1920*1080P30; 1920*1080P25
1920*1080P24; 1920*1080I601920*1080I50; 1280*720P60; 1280*720P50; 525i; 625i
|
| Veri oranları |
270Mbit/s - 1.48Gbit/s, 3Gbit/s |
| Kablo Equalization |
Otomatik kablo EQ (Belden 1694A kablosu)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s,80m @ 3Gbit/s
|
| Bağlantı |
BNC 75 Ohm |
| Video Genel |
| Girdi Gücü |
5V, 0.2-2.0A |
| Güç tüketimi (maksimum) |
İletici: 2.5W Alıcı: 2.5W |
| Çalışma sıcaklığı |
-20°C ile 60°C arasında |
| Depolama sıcaklığı |
-40°C -85°C |
| Çalışma nemliği |
0 ~ 95% (kondensasyonsuz) |
| Kutunun rengi |
Siyah |
| Dosya malzemesi |
alüminyum |
| Boyut |
15.5x12x3.2cm |
| Net Ağırlık |
Çift başına 1 kg |
| Dosya malzemesi |
Alüminyum |
| MTBF: |
>100000 saat |
| Veriler |
| Veri protokolü |
RS422 |
| Veri oranı |
0~500 Kbps |
| Hata oranı |
< 10-9 |
| Bağlantı |
Phoenix Terminalı |
| Ethernet |
| Çalışma modu |
Tam çift katlı/yarı çift katlı |
| Veri oranı |
10/100Mbps (AUTO) |
| Bağlantı terminali |
RJ45 |
| Not:Spesifikasyonlar uyarısız değişebilir. |
Bağlantı Şekli

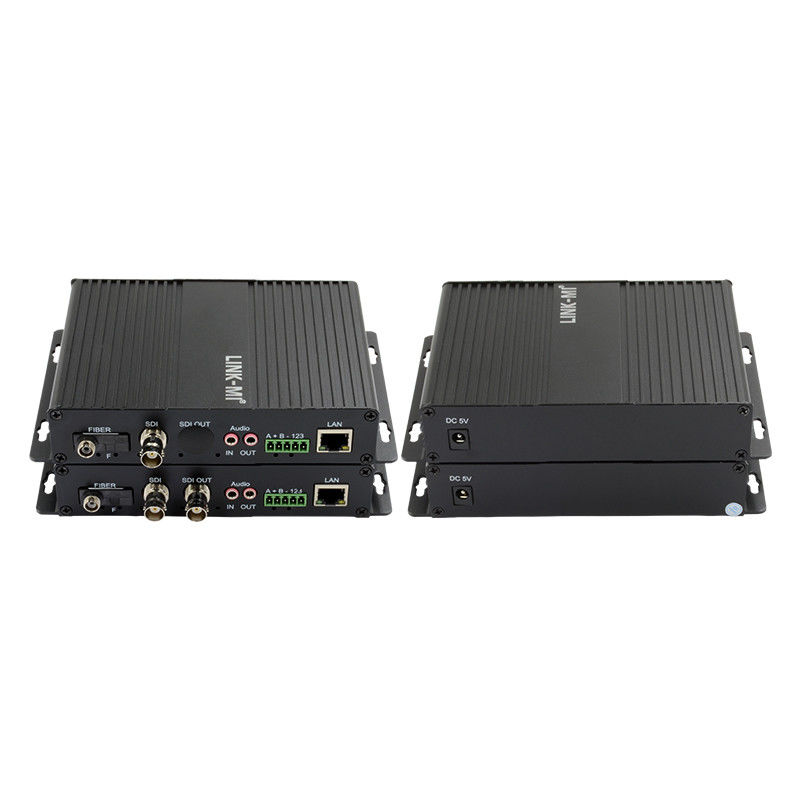

Panel Tanımı
